1、 家庭电路

（1）、家庭电路的组成部分：进户线、电能表、总开关、保险装置、用电器、插座。

（2）、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

（3）、家庭电路的各部分的作用：

①端线（火线）和零线：

A、给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压。

    B、试电笔：

用途：用来辨别火线和零线

使用方法：使用时，手指按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）。如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线。

    ②电能表：

A、用途：测量用户消耗的电能（电功）的仪表。

B、安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

    ③总开关（空气开关）：

A、作用：控制整个电路的通断，以便检测电路更换设备。

B、安装：家庭电路的干路上。

④保险丝：对电路起保护作用。

    ⑤插座：

A、作用：连接家用电器，给可移动家用电器供电。

B、种类：二孔插座、三孔插座

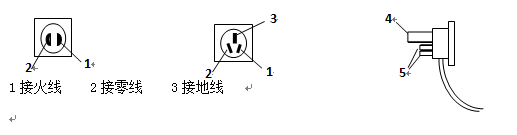

C、安装：并联在家庭电路中，具体接线情况：



1接火线   2接零线    3接地线

4接用电器的金属外壳    5接用电部分的线路

把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

⑥漏电保护器

如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速切断电流，对人身起保护作用。

⑦用电器（电灯）、开关：

A、白炽灯是利用电流的热效应进行工作的。

    B、灯泡的种类：螺丝口   卡口 。

螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线。原因：防止维修触电

C、开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。



二、家庭电路中电流过大的原因



1、家庭电路电流过大的原因：（一）、用电器总功率过大、（二）、发生短路。

2、保险丝

①作用：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝

熔断，自动切断电路，起到保护电路的作用

②材料：保险丝是由电阻率大、熔点较低的铅锑合金制成

③保险原理：电流的热效应

④ 电路符号：             ⑤连接：与所保护的电路串联，且一般只接在火线上

⑥ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑦规格：越粗额定电流越大。

⑧家庭电路保险丝烧断的原因：发生短路、用电器总功率过大、选择了额定电流过小的保险丝

注意：不能用铁丝、铜丝、铝丝等代替保险丝。



三、安全用电



2、触电类型

（1）、触电事故①定义：一定强度的电流通过人体所引起的伤害

    ②危险性：与电流的大小、通电时间的长短等因素有关。

    （2）、路触电的4种形式  ：单线触电 、双线触电 、高压电弧触电、 跨步电压触电

家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。

3、触电的急救

如果发生了触电，要立即切断电源，必要时对触电者进行人工呼吸，同时通知医务人员抢救。

4、安全用电的原则是： 不接触低压带电体；不靠近高压带电体。

  更换灯泡、搬动电器前应断开电源开关。不弄湿用电器，不损坏绝缘层。

  保险装置、插座、导线、家用电器等达到使用寿命应及时更换。

5、注意防雷

（1）、雷电是自然界一种剧烈的放电现象，对人来说是非常危险的，所以在有雷电现象时，不要站在大树或其它较高的导电物体下，也不能站到高处。

（2）、为了防止雷电对人们的危害，发明了避雷针，让雷电通过金属导体进入大地，从而保证人或建筑物的安全。
